Fiber optik kini menjadi tulang punggung infrastruktur jaringan modern, mulai dari internet rumahan, perkantoran, hingga jaringan skala besar milik ISP. Di balik koneksi yang cepat dan stabil, ada banyak alat khusus yang berperan penting dalam proses instalasi, pengujian, dan perawatan jaringan.
Artikel ini membahas secara lengkap alat-alat fiber optik dan fungsinya, disusun khusus untuk teknisi pemula, IT support, pemilik bisnis, hingga Anda yang ingin memahami kualitas instalasi jaringan sebelum memilih layanan dari Konek Market.
Apa Itu Fiber Optik?
Sebelum masuk ke alat-alatnya ada baiknya untuk untuk mengetahui apa itu fiber optik sebenarnya.
Fiber optik adalah teknologi transmisi data yang menggunakan serat kaca atau plastik berukuran sangat kecil untuk mengirimkan data dalam bentuk cahaya. Dibandingkan kabel tembaga, fiber optik memiliki kecepatan lebih tinggi, latensi lebih rendah, dan daya tahan yang lebih baik terhadap gangguan elektromagnetik.
Baca Juga : 7 Provider Fiber Optik Terbaik

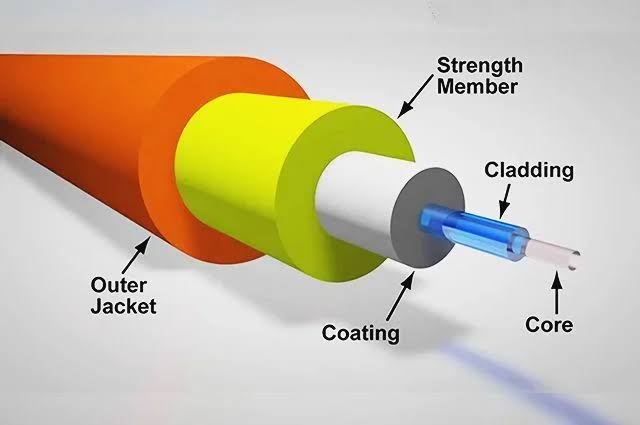

Komponen Utama Kabel Fiber Optik
Kabel fiber optik terdiri dari beberapa komponen utama, yaitu:
- Core (Inti Serat)
Merupakan bagian paling dalam dari kabel yang berfungsi sebagai jalur utama bagi cahaya untuk mengalir dan membawa data. - Cladding (Lapisan Pemantul)
Mengelilingi core dan terbuat dari bahan dengan indeks bias berbeda, sehingga cahaya tetap dipantulkan ke dalam core dan tidak keluar jalur. - Coating (Lapisan Pelindung Primer)
Lapisan plastik yang melindungi serat optik dari kelembapan, goresan, dan kerusakan fisik selama instalasi. Coating menjaga fleksibilitas serat dan mencegah patah. - Strength Member (Penguat Mekanis)
Biasanya berupa benang aramid (seperti Kevlar), fungsinya adalah memberikan kekuatan tarik tambahan agar kabel tidak mudah putus saat ditarik atau tertekan. - Jaket Pelindung (Outer Jacket)
Lapisan paling luar dari kabel fiber optik yang melindungi semua komponen dalam dari kerusakan lingkungan seperti panas, air, dan gesekan fisik.

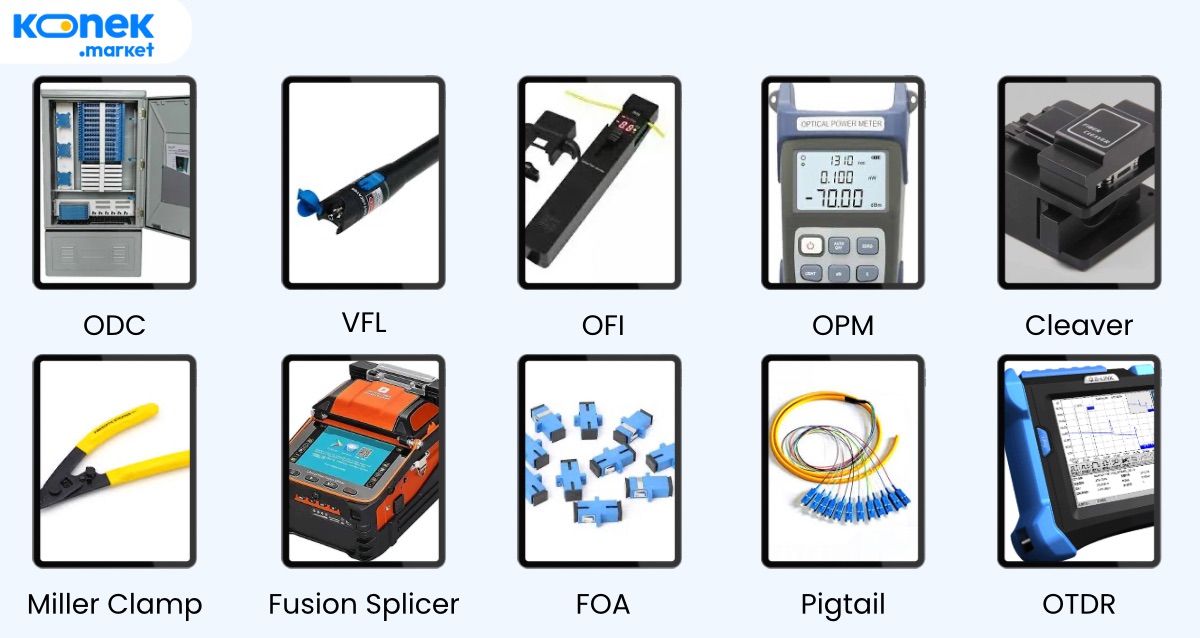

13 Alat Fiber Optik dan Fungsinya
1. Fusion Splicer
Fusion splicer adalah alat untuk menyambungkan dua ujung kabel fiber optik dengan cara melelehkan inti serat menggunakan busur listrik (electric arc). Alat ini berfungsi memastikan sambungan sangat tepat dan minim redaman (loss), yang sangat penting dalam jaringan backbone atau jalur utama data.
Proses splicing yang baik akan menjamin kualitas transmisi tetap tinggi meskipun sinyal melewati beberapa titik sambungan.

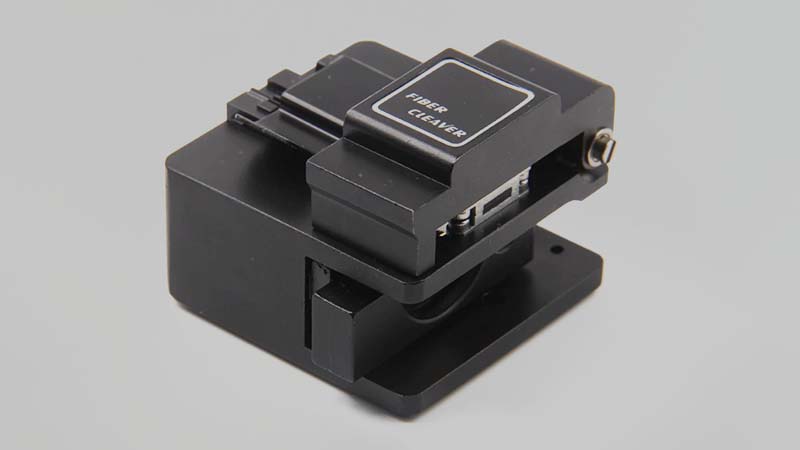

2. Cleaver
Cleaver adalah alat yg berfungsi untuk memotong serat optik secara tepat sebelum dilakukan proses splicing. Permukaan potongan harus rata dan sempurna untuk menghindari redaman atau kerusakan saat disambung menggunakan fusion splicer.
Tanpa cleaver berkualitas, sambungan optik berisiko gagal atau kurang optimal dalam jangka panjang.
3. Stripper atau Miller
Alat ini berfungsi mengupas lapisan luar pelindung kabel optik tanpa merusak inti seratnya. Proses pengupasan harus dilakukan dengan hati-hati dan tepat karena kesalahan sedikit saja bisa merusak fiber, yang menyebabkan transmisi terganggu.
Stripper atau Miller biasanya memiliki beberapa ukuran pengupas untuk berbagai jenis kabel.

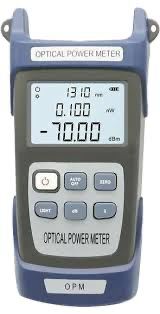

4. Optical Power Meter (OPM)
OPM digunakan untuk mengukur kekuatan sinyal optik yang diterima, biasanya dalam satuan dBm (Decibel-milliwatts). Dengan alat ini, teknisi bisa mengetahui apakah sinyal yang ditransmisikan melalui kabel fiber cukup kuat atau mengalami redaman (loss).
OPM sangat penting dalam proses troubleshooting atau ketika menguji kualitas instalasi.
Baca Juga : Apa Perbedaan Fiber Optik, ADSL, dan VDSL?
5. Light Source
Light source adalah alat pendamping OPM, yang berfungsi sebagai pemancar sinyal cahaya ke dalam kabel fiber optik. Alat ini digunakan untuk pengujian transmisi dan loss (kehilangan sinyal) dalam jaringan.
Cahaya dari light source melewati fiber dan dianalisis oleh OPM untuk mengukur seberapa efisien kabel menghantarkan sinyal.

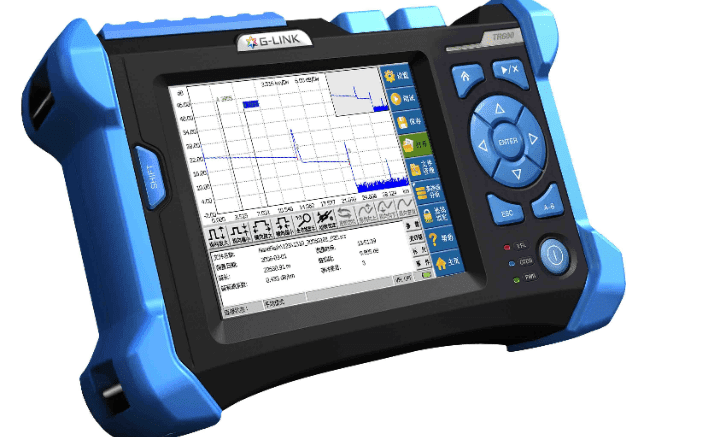

6. OTDR (Optical Time Domain Reflectometer)
OTDR merupakan alat yang sangat penting untuk mengidentifikasi lokasi kerusakan atau patahan dalam kabel fiber optik. Alat ini bekerja dengan mengirimkan pulsa cahaya ke dalam serat dan mengukur pantulan sinyal untuk menentukan letak redaman (loss), patahan, atau sambungan buruk.
OTDR biasanya digunakan dalam proyek instalasi besar dan pemeliharaan jaringan skala luas.
7. Visual Fault Locator (VFL)
Berfungsi untuk mendeteksi kerusakan atau sambungan tidak sempurna pada kabel fiber optik dengan memancarkan cahaya laser merah. Ketika ada kerusakan, cahaya akan terlihat keluar dari titik tersebut, memudahkan teknisi untuk langsung mengidentifikasi lokasi masalah secara visual.
8. Optical Fiber Identifier
Alat ini memungkinkan teknisi mengidentifikasi kabel fiber yang sedang aktif (mengalirkan sinyal) tanpa harus memutus koneksi. Alat ini digunakan saat melakukan pemeliharaan atau upgrade jaringan agar tidak terjadi kesalahan dalam memutus atau menyambung kabel yang salah.
9. Bit Error Rate Test (BERT)
BERT digunakan untuk mengukur keandalan transmisi data pada jaringan fiber optik. Alat ini menguji seberapa banyak error (bit yang salah) terjadi selama transmisi.
Ini sangat penting dalam jaringan enterprise, data center, atau layanan bisnis karena keandalan data sangat penting.
10. Fiber Optic Adapter
Adapter adalah alat kecil yang digunakan untuk menyambungkan dua konektor kabel fiber optik. Meskipun terlihat sepele, adapter berperan penting agar sambungan antar kabel tetap stabil, sejajar, dan minim redaman (loss).
Biasanya digunakan dalam ODF (Optical Distribution Frame) atau perangkat distribusi lainnya.
11. Optical Distribution Frame (ODF)
ODF adalah rak atau panel distribusi tempat kabel fiber optik diatur dan disambungkan secara terorganisir. ODF berfungsi agar pengelolaan kabel bisa dilakukan secara rapi, memudahkan proses pemeliharaan, troubleshooting, dan ekspansi jaringan.
Biasanya ditemukan di pusat data, gedung perkantoran, atau ruangan NOC (Network Operation Center).
12. Optical Distribution Cabinet (ODC)
ODC adalah kotak distribusi fiber optik yang ditempatkan di luar ruangan, umumnya di dekat perumahan atau area publik. ODC berfungsi sebagai terminal distribusi terakhir sebelum fiber ditarik ke rumah-rumah pelanggan. Perannya sangat penting dalam jaringan FTTH (Fiber to the Home).
13. Pigtail Fiber Optic
Pigtail adalah kabel pendek dengan satu ujung konektor yang disambungkan ke perangkat seperti ODF atau media converter, dan ujung lainnya disambung ke kabel utama melalui splicing.
Pigtail memudahkan instalasi konektor dan menjaga agar sistem tetap rapi dan stabil.
Alat Penyambung Kabel Fiber Optik dan Cara Kerjanya
Dari semua alat di atas, ada satu kelompok yang paling sering dicari orang, yaitu alat penyambung kabel fiber optik. Soalnya nyambung serat kaca gak bisa asal lilit kayak kabel listrik biasa. Salah sedikit, sinyalnya langsung ngedrop atau malah putus total. Di lapangan sebenarnya ada dua metode penyambungan yang umum dipakai, dan tiap metode punya alat andalannya sendiri.
Metode pertama namanya fusion splicing, dengan alat utama fusion splicer yang udah kita bahas tadi. Cara ini melelehkan dua ujung serat pakai busur listrik sampai nyatu jadi satu. Hasilnya paling rapi dan redamannya kecil, makanya jadi pilihan utama buat jaringan permanen. Tapi sebelum disambung, seratnya wajib dikupas pakai stripper lalu dipotong rata pakai cleaver. Tiga alat ini biasanya kerja bareng dalam satu proses.
Metode kedua namanya mechanical splice atau sambungan mekanik. Di sini kamu gak butuh mesin mahal. Ujung serat cukup dijepit dan diselaraskan di dalam konektor khusus kayak fast connector. Cara ini lebih cepat dan murah, cocok buat perbaikan darurat atau instalasi rumah (FTTH). Kekurangannya, redamannya sedikit lebih besar dibanding fusion.
Selain alat utamanya, ada beberapa perlengkapan pendukung yang gak kalah penting:
- Protection sleeve (selongsong pelindung). Dipasang di titik sambungan lalu dipanaskan biar serat yang udah nyatu terlindung dari patah.
- Splice closure atau joint closure. Kotak pelindung tempat sambungan disimpan, biasanya buat kabel di luar ruangan biar aman dari air dan debu.
- Splice tray. Wadah kecil buat merapikan dan menata serat yang udah disambung di dalam closure atau ODF.
Jadi kalau kamu nanya alat penyambung kabel fiber optik itu apa aja, jawabannya tergantung metode yang dipakai. Buat sambungan permanen yang awet, kombinasi fusion splicer, cleaver, dan stripper jadi paketan wajib. Buat yang butuh cepat dan praktis, fast connector plus mechanical splice udah cukup. Sisanya tinggal dilengkapi selongsong dan closure biar sambungannya tahan lama.
Kesimpulan
Dalam dunia jaringan modern, fiber optik tidak hanya sekadar kabel yang mentransmisikan data, tetapi merupakan sistem kompleks yang memerlukan dukungan peralatan khusus.
Pemahaman yang baik terhadap alat-alat fiber optik akan sangat membantu baik untuk teknisi pemula, pemilik bisnis internet lokal, maupun pihak manajemen jaringan.
Maka dari itu, pemilihan ISP dan perangkat pendukung harus dilakukan dengan cermat untuk memastikan performa jaringan selalu optimal.
Nah Gimana? Mau Pasang Jaringan Fiber Optik atau Butuh Rekomendasi ISP Lokal Terbaik?
Langsung hubungi tim Konek Market via WhatsApp! Konsultasi GRATIS untuk bantu Anda memilih provider dan perangkat fiber optik yang tepat sesuai kebutuhan.
FAQ Seputar Alat Fiber Optik
Q : Alat fiber optik apa yang wajib dimiliki teknisi pemula?
A : Minimal adalah stripper, cleaver, fusion splicer, OPM, dan light source.
Q : Apakah OTDR wajib digunakan di semua instalasi?
A : Tidak selalu. OTDR lebih dibutuhkan pada instalasi skala besar atau jalur panjang, bukan instalasi rumah sederhana.
Q : Apa perbedaan OPM dan OTDR?
A : OPM hanya mengukur kekuatan sinyal, sedangkan OTDR dapat menunjukkan lokasi titik redaman dan kerusakan kabel.
Q : Apakah pigtail termasuk alat atau kabel?
A : Pigtail adalah kabel pendek khusus yang digunakan untuk proses terminasi, bukan alat ukur.
